Yamaha TF Digitalmixer

Yamaha TF Mixer

Yamaha TF Mixer

neue Firmware Version 3.5

New features

  • Channels 1 – 8 can be used with the Dugan Automixer.
    Scenes saved via the TF series V3.11 or earlier do not include the Automixer parameters. This means that Automixer parameters will not change even such Scenes are recalled.
  • Added AUX Send point selection, Pre EQ or Pre Fader, for a channel to which AUX Send is set to Pre.
  • Added the “frame” unit for the Delay Time parameter setting in the Monitor Delay effect of OUTPUT channels and the OUTPUT DELAY effect.
  • Added the PFL Trim setting in the MONITOR CUE screen.
  • Added the stereo pair setting for the MATRIX1/2 bus and MATRIX 3/4 bus.
  • Added the “MTRX1/2” and “MTRX3/4” options to the RECORD source selection menu of the RECORDER screen.

Specification changes

  • Changed the “Last CUE” mode to the CUE stack* operation, same as with the “MIX CUE” mode.
    *CUE stack: turning off the CUE for a low priority channel enables the CUE for a high priority channel to be turned on again.
  • Changed the [ON] key function when the [INPUT] key or the [FX] key of the MUTE section on the top panel is turned on.
    V3.11 or earlier: Pressing an [ON] key turns the temporary cancelation for mute function on/off
    V3.50 or later: Pressing an [ON] key temporary removes the channel from the mute group

Fixed bug

  • Solved a problem (of V3.10) in which, when an unsupported Dante device in HA remote was patched to an Input channel of TF, unexpected Virtual indicator appeared in the INPUT screen of the corresponding channel.

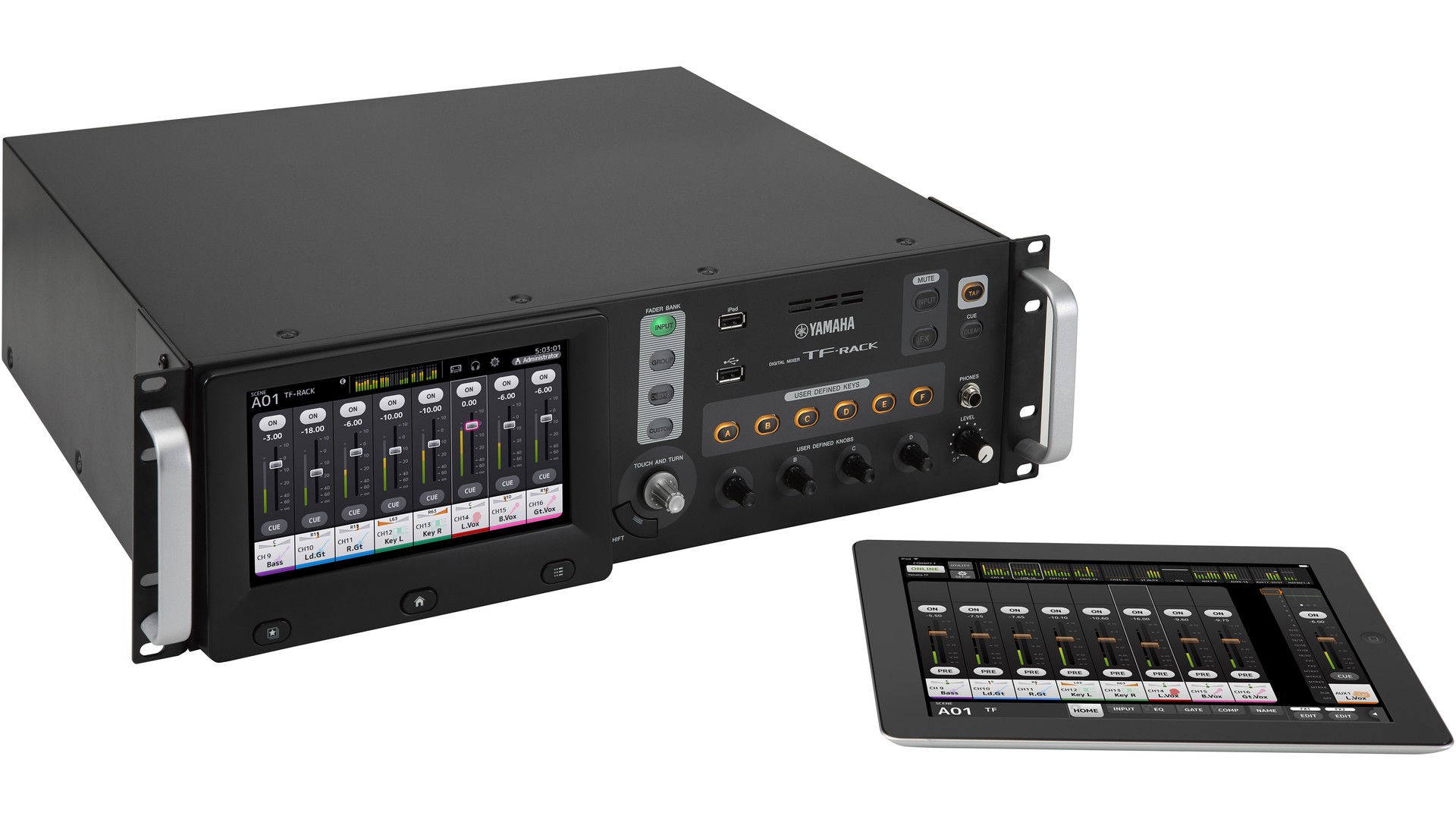

Yamaha TF Rack

Platzsparender Rack-Mixer – Yamaha TF-Rack

Trotz platzsparender Bauweise ist das TF-Rack von Yamaha eine Komplettlösung, die den Modellen TF1, TF3 und TF5 in Sachen Bedienung und Funktionsumfang in nichts nachsteht. Neben den anfangs erwähnten Eingangsverbindungen stehen ausgangsseitig acht XLR- und eben so viele Klinkenanschlüsse zur Verfügung. Eine USB-Schnittstelle, um beispielsweise die Anbindung an eine DAW zu realisieren, steht gleichermaßen bereit.

Das aus den Konsolen TF1, TF3 und TF5 bekannte Touchscreen-Display zur Ansicht aller Kanäle findet auch im handlichen TF-Rack Platz. Über eben dieses lassen sich bekannte Funktionen wie der 1-Knopf-Kompressor und der 1-Knopf-Equalizer, aber auch bis zu 200 Szenen in zwei Bänken steuern. Unter Zuhilfenahme der Apps »MonitorMix« und »TF StageMix« (jeweils iOS) sowie »TF Editor« (Windows & Mac OS X) und soll auch das ferngesteuerte Editieren und Abmischen ermöglicht werden.

Yamaha TF-Rack: Features

16+1 Stereo Inputs und 16 Outputs

1-Knopf-Kompressor und 1-Knopf-Equalizer

QuickPro Presets™ zur schnellen Bearbeitung eines Signals

I/O Verbindungen auf der Rückseite

Abmessungen: 480 x 132 x 409 mm Gewicht: 9,2 kg Optionale NY64-D Dante I/O Karte und Tio1608-D I/O Rack

Listenpreis CHF 2'456.00

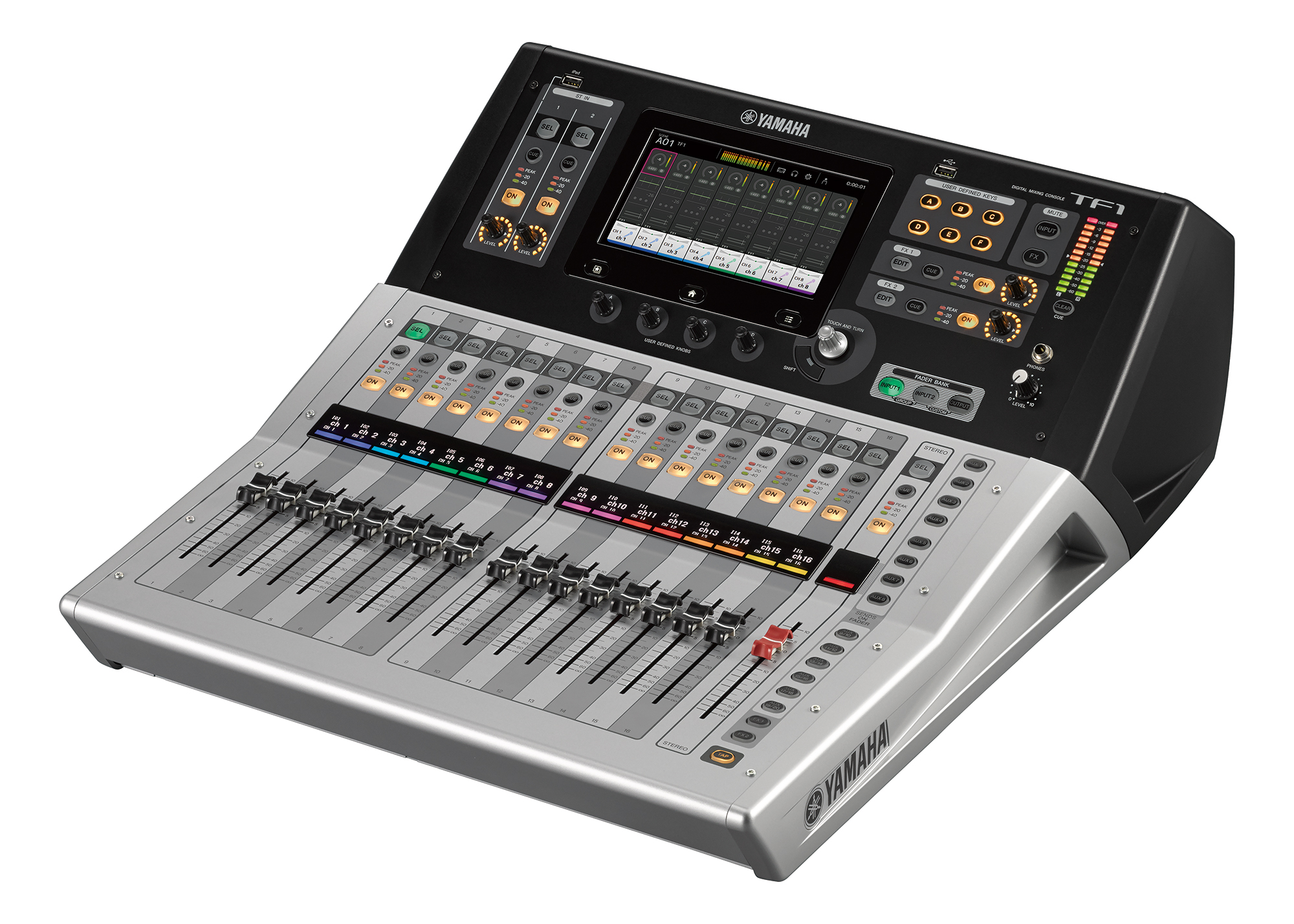

Yamaha TF 1 Digitalmixer

  • 16 analoge D-PRE Eingänge - max. 40 Kanal 2x 2TR in und USB in USB 2.0 Schnittstelle
  • Mehrspurfunktionen: max. 34 Kanäle Aufnahme und 34 Kanäle Wiedergabe
  • 16 XLR Ausgänge
  • 1 Knob Kompressor
  • 1 Knob EQ
  • GainFinder-Funktion
  • vorprogrammierte Sound Presets
  • parametrische EQ und 2 Dynamics je Kanal
  • 8 FX Prozessoren
  • 10 Graphic EQs
  • 20 AUX Wege: 8 mono, 6 stereo
  • Abmessungen: 510 x 599 x 225 mm
  • Gewicht: 13,5 kg

Listenpreis CHF 2'993.00

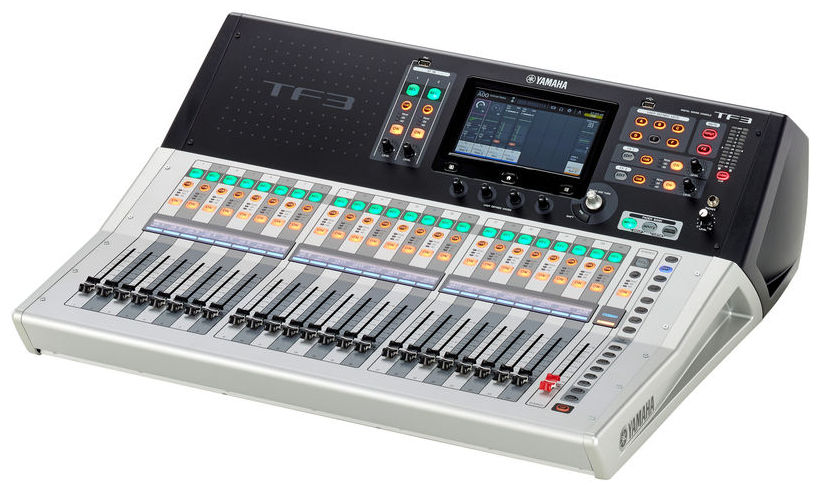

Yamaha TF 3 Digitalmixer

  • 24 analoge D-PRE Eingänge - max. 48 Kanal 2x 2TR in und USB in
  • USB 2.0 Schnittstelle
  • Mehrspurfunktionen: max. 34 Kanäle Aufnahme und 34 Kanäle Wiedergabe
  • 16 XLR-Ausgänge
  • 1 Knob Kompressor
  • 1 Knob EQ
  • GainFinder-Funktion
  • vorprogrammierte Sound Presets
  • parametrische EQ und 2 Dynamics je Kanal
  • 8 FX Prozessoren
  • 10x Grafic EQ
  • 20 AUX Wege: 8x mono, 6x stereo
  • Abmessungen (B x T x H): 716 x 599 x 225 mm
  • Gewicht: 17 kg

Listenpreis CHF 3'681.00

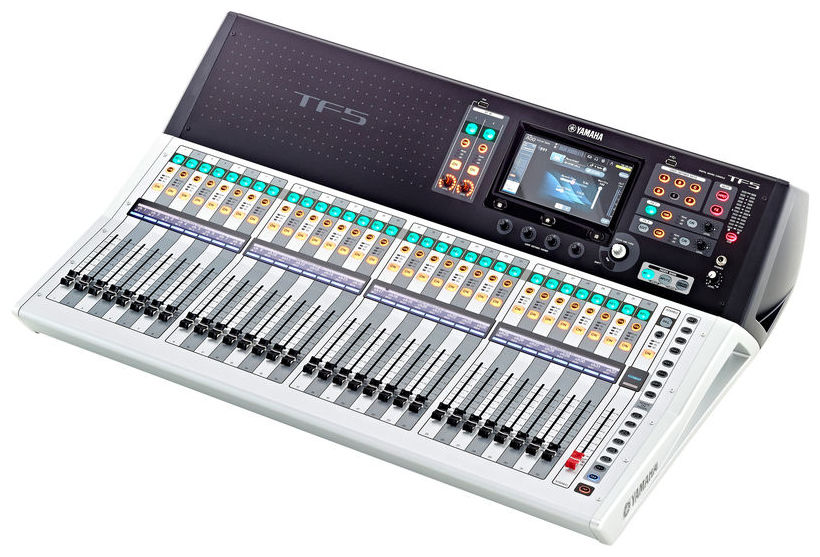

Yamaha TF 5 Digitalmixer

  • 32 analoge D-PRE Eingänge - max. 48 Kanal 2x 2TR in und USB in
  • USB 2.0 Schnittstelle
  • Mehrspurfunktionen: max. 34 Kanäle Aufnahme und 34 Kanäle Wiedergabe
  • 16 XLR Ausgänge
  • 1-Knob Kompressor
  • 1-Knob EQ
  • GainFinder-Funktion
  • vorprogrammierte Sound Presets
  • parametrische EQ und 2 Dynamics je Kanal
  • 8 FX Prozessoren
  • 10x Grafic EQ
  • 20 AUX Wege: 8x mono, 6x stereo
  • Abmessungen (B x T x H): 866 x 599 x 225 mm
  • Gewicht: 20 kg

Listenpreis CHF 4'368.00

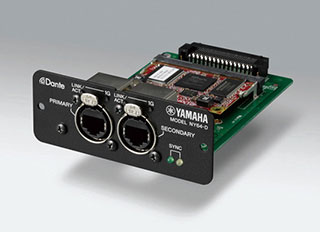

Yamaha NY64-D-Interfacekarte

Bei der NY64-D-Audiointerfacekarte handelt es sich um eine Erweiterungskarte für Ein- und Ausgänge. Sie erlaubt die Übertragung und den Empfang von bis zu 128 Kanälen (64 In/64 Out) mit unkomprimiertem 48kHz/24bit-Audio über ein Dante™-Audionetzwerk.
Wenn die Karte zusammen mit Tio1608-D-Modulen benutzt wird, lässt sich ein vielfältig einsetzbares Stagebox-System mit bis zu 48 Inputs und 24 Outputs erstellen.

Listenpreis CHF 651.00

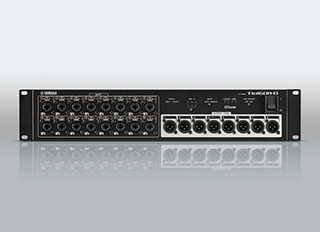

Yamaha Ein-/Ausgangsrack Tio1608-D

Beim Tio1608-D handelt es sich um ein Ein-/Ausgangsrack mit 16 Mikrofon-/Lineinputs und 8 Lineoutputs sowie Dante-Audionetzwerktechnik. Die Tio1608-D-Vorverstärker lassen sich von einer Konsole der TF-Serie aus fernsteuern. Die Verbindung von einem Tio1608-D auf der Bühne zu einer TF-Konsole an der Mischposition wird lediglich über ein einziges CAT5e-LAN-Kabel hergestellt. Dieses gewährleistet einen Audiotransfer in hoher Qualität bei niedrigster Latenz, ohne dass schwere Multicore-Kabel und sperrige Anschlussboxen benötigt werden. Vorprogrammierte Verpatchungs-Presets ermöglichen eine zügige Einrichtung. Bis zu drei Tio16-D-Module können gleichzeitig angeschlossen werden. So erhalten Sie ein ausgesprochen leistungsfähiges Stageboxsystem mit 48 Inputs und 24 Outputs. Die Netzwerk-Verbindungen können bei der Verwendung von Tio1608-D-Modulen mit Konsolen der TF-Serie in Reihe geschaltet werden, sodass Sie keine Switches benötigen.

Listenpreis CHF 1'369.00
